液壓抓斗

　　抓斗，是指起重機抓取干散貨物的專用工具。由兩塊或多塊可啟閉的斗狀顎板合在一起組成容物空間，裝料時使顎板在物料堆中閉合，物料被抓入容物空間，卸料時顎板在料堆上懸空狀態下開啟，物料散落在料堆上，顎板的開合一般由起重機起升機構鋼絲繩操縱。抓斗作業無繁重體力勞動，可達到較高的裝卸效率并確保，是港口主要干散貨裝卸工具。按作業貨物的種類，可分為礦石抓斗、煤炭抓斗、糧食抓斗、木材抓斗等。

產品分類

　　按驅動方式可分為液壓式抓斗和機械式抓斗兩大類。

　　一、液壓式抓斗

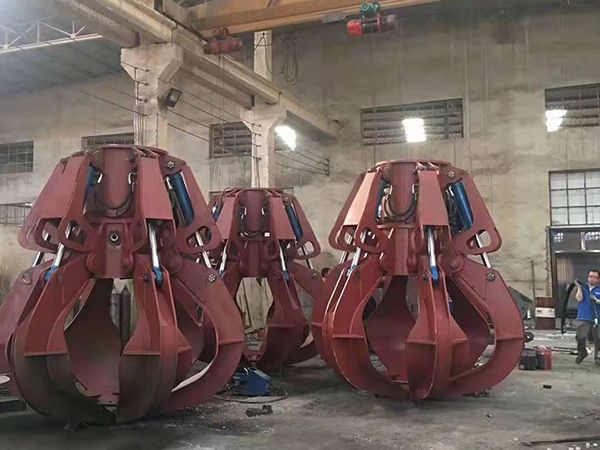

　　液壓式抓斗本身裝有開合結構，一般用液壓油缸驅動，由多個顎板組成的液壓式抓斗也叫液壓爪。液壓抓斗在液壓類專用設備中應用比較廣泛，如液壓挖掘機、液壓起重塔等。

　　液壓抓斗屬液壓結構件類產品，由液壓油缸、斗（顎板）、連接立柱、斗耳板、斗耳套、斗齒、齒座等零配件組成，所以焊接是液壓抓斗關鍵的制作工序，焊接質量直接影響到液壓抓斗的結構強度及使用壽命。另外液壓油缸也是關鍵的驅動部件。

　　液壓抓斗屬專用行業設備配件，需要專用設備才能提、提高質量的進行作業，如：數控等離子切割機、坡口銑邊機、卷板機、焊接變位機、鏜床、液壓試驗臺等。

　　二、機械式抓斗

　　機械式抓斗本身沒有配置開合結構，通常由繩索或連桿外力驅動，按操作特點可分為雙繩抓斗和單繩抓斗，常用的是雙繩抓斗。

　　雙繩抓斗

　　有支持繩和開閉繩，分別繞在支持機構和開閉機構的卷筒上。圖1為雙繩抓斗的工作過程：a為支持繩和開閉繩同時下降,張開斗口插入料堆。 b為收緊開閉繩，顎板閉合并抓取物料。c為抓斗閉合后支持繩和開閉繩同時上升。d為支持繩不動，開閉繩下降，斗口張開并卸下物料。雙繩抓斗工作可靠，操作簡便，生產率高，應用廣泛。采用兩組雙繩后就成為四繩抓斗，工作過程與雙繩抓斗相同。

　　單繩抓斗

　　支持繩和開閉繩用同一根鋼絲繩。通過特殊鎖扣裝置使鋼絲繩輪流起到支持和開閉的作用。單繩抓斗的卷繞機構較簡單，但生產率低，大量裝卸作業時很少采用。
